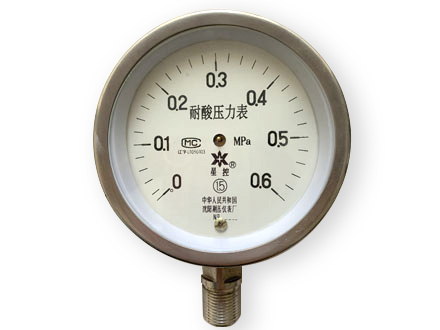

耐酸压力表

       一.用途

       耐酸压力表、压力真空表、真空表适用于测量对1C18Ni9Ti不起腐蚀作用的硝酸、醋酸及部分有机酸、无机酸或其它碱类等液体、气体及蒸汽的压力或真空

       二.结构与原理

       仪表是由测量系统（包括接头、弹簧管、齿轮传动机构）、指示部分（包括指针、度盘）、表壳部分组成。其工作原理是基于弹性元件- 弹簧管变形。当被测介质由接头进入弹簧管自同端产生位移，此位移借助连杆经齿轮传动机构的压力传递和放大、使指针在度盘上指示出压力。

1.接头   2.连杆  3.传动机构  4.表壳  5.弹簧管  6.指针  7.度盘  8.罩圈

       三.型式、规格及安装尺寸

       三.安装与使用

       1、仪表使用环境温度为-40 ~ 70 ℃ ，相对湿度不大于80%。如果偏差正常使用温度20±5℃时，须计入温度附加误差。

       2、仪表必须埀安装，力求与测定点保持同一水平，如相差过高应计入液柱所引起的附加误差，测量气体时不必考虑。安装时勿将表壳后部防爆口阻塞，以免影响防爆性能。

       3、仪表正常使用的测量范围：在静压下不超过测量上限的3/4，在波动压力下不应超过测量上限的2/3。在上述两种压力情况下压力表测量最低压力都不应低于测量上限的1/3，测量真空时真空部分全部使用。

       4、使用时如果遇到仪表指针矢灵或内部机件松动、不能正常工作等故障时应进行检修，如是我厂产品质量问题，实行三包。

       5、仪表应避免震动和碰撞，以免损坏。

       6、订货时请注明：仪表型号及名称;仪表的测量范围;仪表的精度等级;仪表的包装要求和其它。

       7、根据用户使用要求可进行特殊设计。

       8、使用中的仪表，按使用情况必须定期检验。
