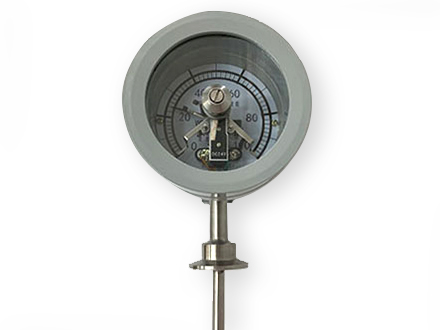

WSSXJ-411-B 24V干簧管防爆电接点温度表

       本仪表系按国家标准：JB/8803-1998、GB3836. 1-2000《爆炸性气体环境用电气设备第一部分：通用要求》;GB3836. 2-2000《爆炸气体环境用电设备第2部分：隔爆型“d”》， 产品标准：Q/CYJ02.03-2011《防爆电接点温度表》规定设计、制造。

       本仪表的防爆类别为隔爆型，其防爆标志Ex dⅡBT4 Gb。

       一、用途

       本仪表用在环境有爆炸性混合物的危险场所，用来测量对铜及铜合金，普通碳钢等无腐蚀性的非结晶，非凝固介质的温度。具有现场显示温度，直观方便；自动切断电源和报警功能;安全可靠，使用寿命长的特点。

       通过接点装置与具有相应防爆性能的电气件配套使用。对被测介质压力，有自动控制、报警、信号远传等多种功能，直接测量各种生产过程中-80～500℃范围内液体、蒸汽和气体介质温度。

       注：测量有腐蚀性、结晶与凝固性介质时，需采用耐酸、防腐或隔膜防爆电接点温度表，测量有震动的场合请选用磁助式防爆电接点温度表，要求测量精度高有震动的场合采用数字防爆电接点温度表，。

       二、基本参数

1.技术数据

       2、 WSSX-411-B外型尺寸

3、WSSX-511-B

       主要特点

       现场显示温度，直观方便；

       具有自动切断电源和报警功能；

       安全可靠，使用寿命长；

       三、结构与工作原理

       1.仪表外壳采用隔爆结构，当其外壳内部的爆炸性混合物因受到火花或电弧影响，发生爆炸时，不至引起外部爆炸性混合物爆炸，从而达到防爆的目地。

       2.热响应时间：≤40S ，防护等级：IP55，设定点误差：设定点误差应不超过基本误差限的1.5倍。切换差：切换差应不超过基本误差限的1.5倍，切换重复性：切换重复性极限范围不大于基本误差。

       3.仪表由双金属片传感元件和温度表和一个电接装置组成。

       4.仪表工作原理：防爆电接点温度表是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器工作，从而自动控制及报警。

       5.进线橡胶密封圈内径○10mm,邵尔氏硬度45-55配用电缆外径○9.8mm，500VBX型肆芯橡皮线（4XI）

       6.接线方式

电气线路示意图

       四、使用、维护与检修

       1、仪表应安装在周围环境-20℃~ 40℃，相对温度不大于80%，海拔高度低于2000m，在按装地点，月平均气温不高于+30℃，由于温度的变化，允许在温度表的表面产生凝霜，被测介质温度＜70℃，（如果用于蒸汽等高温介质测量时，应选用耐温防爆电接点温度表）。

       2、仪表必须垂直安装，并力求与测定点保持同一水平位置，否则应计入液位差引起的附加误差。

       3、仪表的电器线路（参照附图2），接妥后认真检查并进行试动作上。

       4、仪表温度部分一般使用温度上限3/4。

       5、在调节仪表给定单时（通过调节旋纽，将上、下限定指针调到给定值）应先调节下线给定值而后调节上线给定值。

       6、打开出线盒或调节给定值范围时需切断电源后进行。

       仪表在正常使用情况下，应予定期检查，每年至少进行一次示值检查，仪表如遇突然发生事故（渗漏、破裂而导致泄压，触头熔接或因严重氧化而影响接触时的可靠性，指针脱落，松动或批示失真等现象）时应立即予以检查。

       6.1仪表在使用过程中，应经常保持干燥和洁净。

       6.2仪表的隔爆性能可靠与否主要取决于组成隔爆外壳的所有零部件承受压强（即壳内爆炸性混合物在爆炸时所能产生的最大压力以及各隔爆面和配合面上的质量状况）。因此，在进行安装使用维护以及检查过程中，务必小心谨慎切忌磨擦或捶击，特别是在拆装仪表的出线盒或在对其进行全面检修时尤其应当注意，而且在隔爆面上不允许涂漆（只许可涂上一层稀薄的防锈蚀油脂，如：204-1防锈油等）。

       6.3在检修仪表时，若用户对隔爆电气设备的基础知识概念不清，而且对隔爆型仪表的结构特点与要求等不甚了解，切勿随意拼凑或改装，否则会有损于仪表的隔爆性能，如有必要可将仪表送本厂检修。

       6.4选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、控头长度或插入深度。

防爆电接点压力表选型表：
