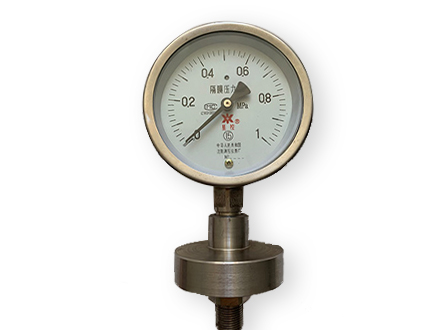

隔膜压力表

       一.用途

       隔膜压力表压力表、压力真空表、真空表用于石油化工等部门的生产过程中，适用于有腐蚀性、高粘度、易结晶、含有固体状颗粒、湿度较高的液体介质压力或真空。

       二.结构与原理

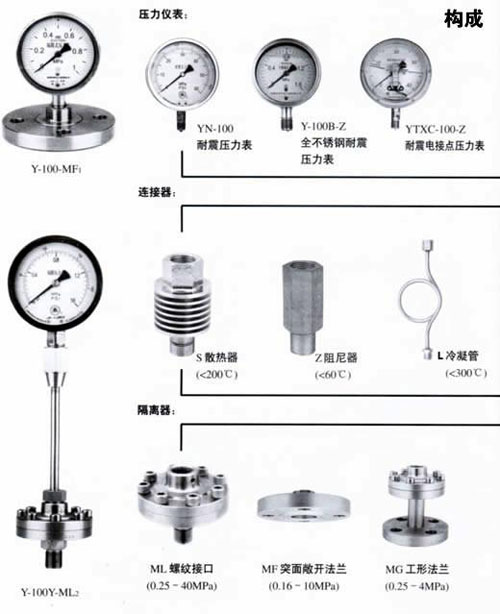

       隔膜压力表是由膜片隔离器、连接管和通用型压力表三部分组成，并根据被测介质的要求在其内腔充填适当的工作液。膜片材料如下表：

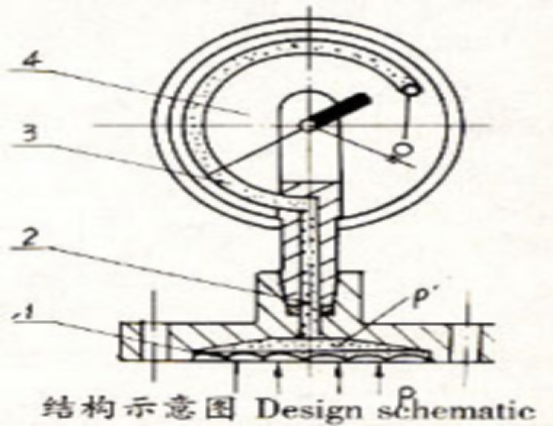

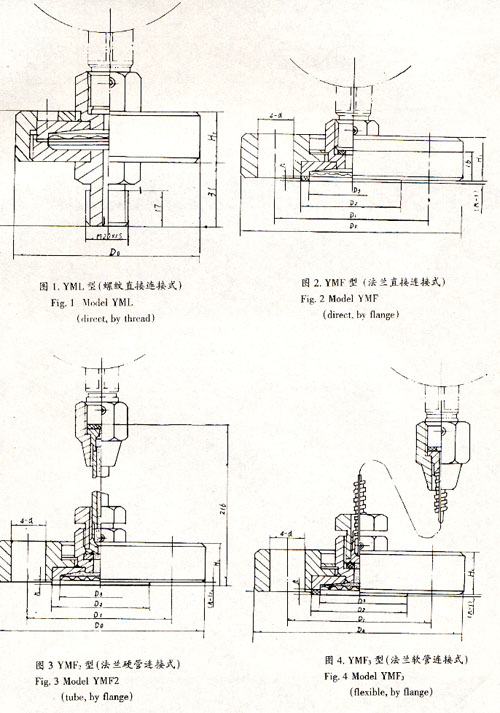

       隔膜压力表以其不同的安装方式分为螺纹或法兰连接式、螺纹或法兰硬管连接式、纹或法兰软管连接式和插入式等多种型式，隔膜压力表的工作原理如图所示：

       当被测介质的压力P作用于隔膜片上，使之产生变形、压缩内部充填的工作液，使工作液中产生一个与P相当的压力P’。借助于工作液的压力传导，使压力表中的弹性元件-弹簧管未端产生相应的弹性变形-位移，此位移经传动机构的传递与放大，使指针在度盘上指出被测介质的压力。

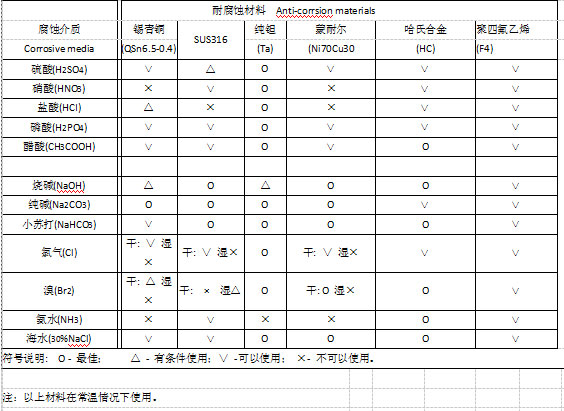

关于隔离膜片部分耐腐蚀材料的选择  Options for diaphragm material

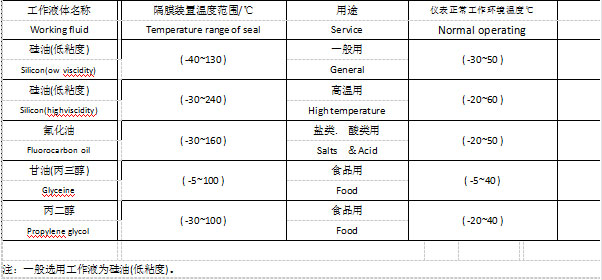

关于隔膜压力表填充工作液的选择  Options for filling working fluid

       三.安装与使用

       1、仪表使用环境温度为-40 ~ 70 ℃ ，相对湿度不大于80%。如果偏差正常使用温度20±5℃时，须计入温度附加误差。

       2、仪表必须埀安装，力求与测定点保持同一水平，如相差过高应计入液柱所引起的附加误差，测量气体时不必考虑。安装时勿将表壳后部防爆口阻塞，以免影响防爆性能。

       3、仪表正常使用的测量范围：在静压下不超过测量上限的3/4，在波动压力下不应超过测量上限的2/3。在上述两种压力情况下压力表测量最低压力都不应低于测量上限的1/3，测量真空时真空部分全部使用。

       4、使用时如果遇到仪表指针矢灵或内部机件松动、不能正常工作等故障时应进行检修，如是我厂产品质量问题，实行三包。

       5、仪表应避免震动和碰撞，以免损坏。

       6、订货时请注明：仪表型号及名称;仪表的测量范围;仪表的精度等级;仪表的包装要求和其它。

       7、根据用户使用要求可进行特殊设计。

       8、使用中的仪表，按使用情况必须定期检验。
