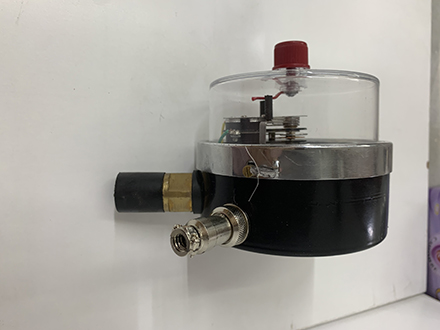

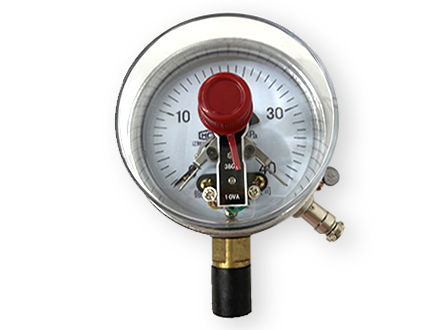

YTX-100 电接点压力表

       此仪表带有磁性开关触点装置，它能在被测介质压力将要超过给定值时，发出信号。即：将触点装置中的双信号给定针调节到所需的压力值上，即可达到自动控制目的，故可作为远程信号装置使用。

       一.结构与原理

       此仪表是由测量系统（包括接头、弹簧管、齿轮传动机构）、电接点机构（包括上、下限给定针上下限触头和动角头）、指示部分（包括指针、度盘）、表壳部分和接线盒组成，其作用原理基于弹簧管变形、末端产生位移，借助连杆带动传动机构、使带有触头的指针旋转，在度盘上指示出压力。上、下限给定针按需要分别给定出最大和最小指示值，当被测介质压力达到最大或最小给定值时，动触头分别和上下限角头接触，而发出电信号。

 1.接头   2.连杆  3.传动机构  4.表壳  5.弹簧管  6.指针  7.度盘  8.罩圈

       二.型式、规格及安装尺寸

       三.安装与使用

       1.仪表使用环境温度为-40 ~ 70 ℃ ，相对湿度不大于80%。如果偏差正常使用温度20±5℃时，须计入温度附加误差。

       2.仪表必须埀安装，力求与测定点保持同一水平，如相差过高应计入液柱所引起的附加误差，测量气体时不必考虑。安装时勿将表壳后部防爆口阻塞，以免影响防爆性能。

       3.仪表正常使用的测量范围：在静压下不超过测量上限的3/4，在波动压力下不应超过测量上限的2/3。在上述两种压力情况下压力表测量最低压力都不应低于测量上限的1/3，测量真空时真空部分全部使用。

       4.使用时如果遇到仪表指针矢灵或内部机件松动、不能正常工作等故障时应进行检修，如是我厂产品质量问题，实行三包。

       5.仪表应避免震动和碰撞，以免损坏。

       6.订货时请注明：仪表型号及名称;仪表的测量范围;仪表的精度等级;仪表的包装要求和其它。

       7.根据用户使用要求可进行特殊设计。

       8.使用中的仪表，按使用情况必须定期检验。
