智能压力变送控制器

       一.产品简述

       智能压力控制器是及集压力测量，显示、输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式传感器，输出信号由高精度、低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制四路电器开关，对控制系统压力进行测控。该产品使用灵活，操作简单，安全可靠，广泛应用于水电、自来水、石油、化工、机械、液压等行业，对流体介质的压力进行测量显示和控制。

       二.产品技术特性

       测量范围：-0.1-100MPA

       精度等级：0.2、0.25、0.3、0.5级别

       供电电源：18-36V DC或220V

       四位数码管压力值显示-1999-9999

       可进行线性补偿

       输出功能：四路继电器输出，一路模拟量4-20mA输出，带485通讯。

       备注：继电器容量220V AC/3A 30V DC/3A 触点寿命>100000次

       参数设置：可通过面板按键调节，设置各种参数

       接口尺寸：M20*1.5或用户自选

       工作温度：-10-80℃

       允许过载：小于等于额定量程的2倍

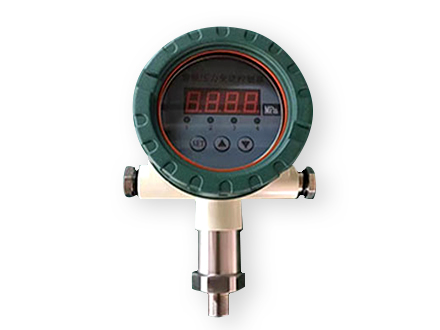

       三.产品外形

       四.参数设定与标定

       智能压力控制器参数分为3组，进入不同的参数项即可对各个参数进行设定。

       SET键：用于进入和退出参数设定，按住三秒以上为长按，短按一下为短按。

       向上键：改变菜单项，显示值和显示位。

       向下键：改变菜单项或显示值。

       操作实例：

       不需要线性补偿

       若不需要线性补偿时，只需采集AP0（零点实际压力）和AP5（度实际压力）

       多点线性补偿校准

       如：6MPA变送器

       修改标准输入值： InP0=0000 Inp1=1000 InP2=2000 InP3=3000 InP4=4000 InP5=6000

       采集时机压力值： AP0采集零点压力值，AP1采集1MPa压力值，AP2采集2MPa压力值，AP3采集3MPa压力值，AP4采集4MPa压力值，AP5采集5MPa压力值。

       五.接线说明

       典型应用

       例：要设定开关点1为上线报警输出（常开功能）在4.000MPa吸合，小于3.995MPa断开，开关点为2下限报警输出（常闭功能）在1.000MPa断开，低于0.995MPa吸合进入菜单：设定AL1c=4000 AL1o=3995

；AL2c=0995 AL1o=1000
