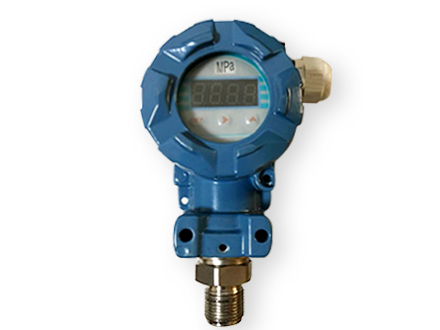

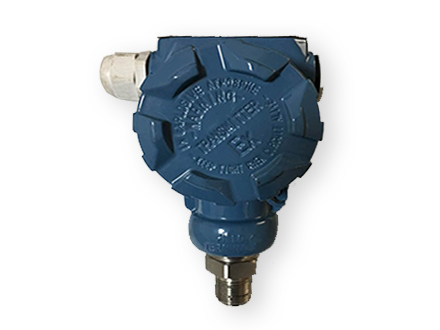

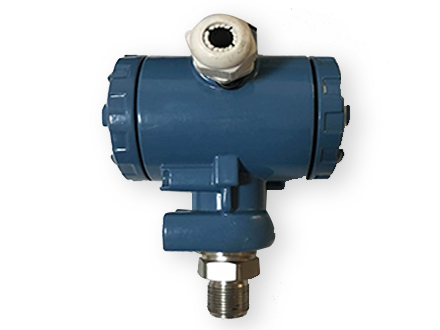

一。产品介绍:
本产品为智能型数字压力变送器,拥有可靠性、长期稳定性设计。具有表压、绝压测量能力,测量范围0~60MPa。传感器采用陶瓷工艺结构,具有精度高、安全卫生、成本低的优点。外壳和连接罗纹都采用优质不锈钢,防腐耐振。广泛适用于各种液体、气体的压力测量场合。输出为标准的两线4-20mA信号,直接与输入压力成比例输出,可接各种二次仪表、PID调节器、控制器等。出厂校准,用户免校准。本地大屏幕液晶显示压力数值,方便现场工人操作。
1.性能指标:
测量物质:气体、液体,可燃性物质需定货时说明
供电电压:直流9-32V(建议使用直流24V)
输出电流:4-20mA(正常工作);<3mA(传感器失效);>22mA(过量程保护模式)
参考精度:0.2%;0.25%;0.5%
工作温度:-10~40度
运输温度:-30~50度
数据更新率:3次/秒
过量程范围:10%

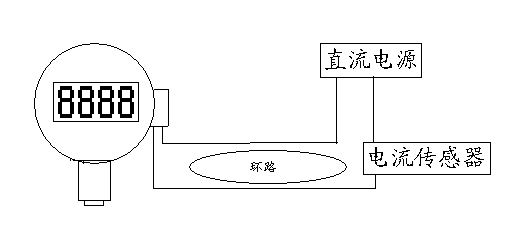

系统连接图:
图中电流传感器泛指各种二次仪表。对二次仪表的负载限制请参照下一章节,也可以接数字显示表,实现远程显示。
装配使用:
4.1.安装说明
仪表使用干式陶瓷压力传感器,对安装的角度无要求。仪表压力导入口使用M20*1.5的外罗纹和压力容器相连接,也可定制其他类型的连接接口。仪表外型尺寸见其它章节。
4.2.测量说明
使用时先将仪表固定在管道或者压力容器上,为保证测量精度,测量的气体或者液体最好为常温,仪表也可以测量85度以下的气体或者液体,此时精度会有所损失。
4.3.连线说明
使用两线屏蔽导线接到仪表的供电端子上,不需要考虑电源极性。接通规定的直流电源,正常情况下马上可以工作测量使用,无需热启动时间等待。

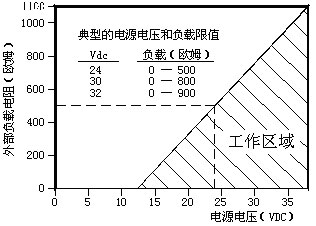

4.4.负载限制
最大可接入的环路电阻取决于供电电压,下表详细说明了不同电压情况下,可接入的最大负载电阻:
5.外型尺寸:
6.故障诊断:
本产品具有传感器失效诊断和过量程保护的功能,当压力传感器没有可靠的连接在电路上的时候,仪表能自动诊断到该状态,并且在液晶显示屏上给出“Err”字样,此时环路电流为3mA以下。此状态一直维持,直到传感器重新可靠的工作。
当测量的压力范围超过仪表测量范围的10%的时候,此时为过量程状态,为了仪表的安全建议及时解决这种情况。这种情况下液晶显示屏仍会正常显示压力数值,但精度会有所降低,此时供电环路电流会在22~25mA的一个固定数值,直到压力回落到正常测量范围之内,供电环路电流重新指示压力数值。
防止仪表的损坏,请在使用大于经常使用的最大压力值20%左右测量范围的仪表。

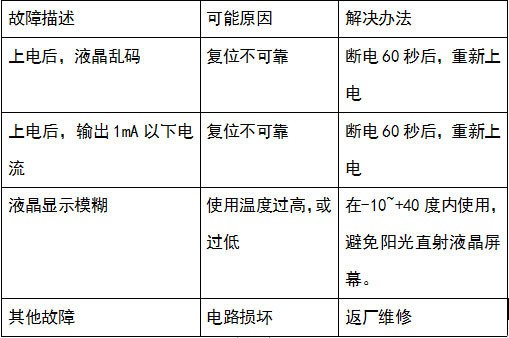

常用故障信息:
其它不明状态,非人为损坏的,我们提供2年免费维修。
