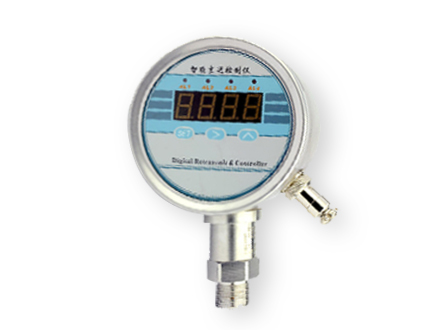

智能数字压力控制器

       一.产品简介

       本产品为压力测量控制仪表，拥有可靠性、长期稳定性设计，结合了世界领先的微处理技术和先进的模数转换算法，达到高精度，低功耗的要求。采用大屏幕的液晶显示技术，使数据清晰易读。耐腐蚀，抗震动，可以应用在多种复杂的环境中。陶瓷传感器经久耐用，安全卫生，可应用在食品卫生行业，是替代传统机械表的理想选择。广泛适用于各种液体、气体的压力测量场合。两点阀值设置，两个常开电接点，可控制报警装置和动力设备。出厂校准，用户免校准。大屏幕液晶显示压力数值，方便现场工人操作。

       1.性能指标：

       测量物质：气体、液体，可燃性物质需定货时说明

       供电电压：直流24V

       输出接口：485

       电接点最大负载：5A（AC250V）

       参考精度：0.25%；0.5% ；1.0%

       工作温度：-10~85℃

       运输温度：-30~50度

       数据更新率：3次/秒

       过量程范围：10%

       2.系统连接图：

       3装配使用：

       3.1．安装说明

       仪表使用干式陶瓷压力传感器，对安装的角度无要求。仪表压力导入口使用M20的外罗纹和压力容器相连接，也可定制其他类型的连接接口。仪表外型尺寸见其它章节。

       3.2．测量说明

       使用时先将仪表固定在管道或者压力容器上，为保证测量精度，测量的气体或者液体温度最好为常温，仪表也可以测量85℃以下的气体或者液体，此时精度会有所损失。

       3.3 接线方式

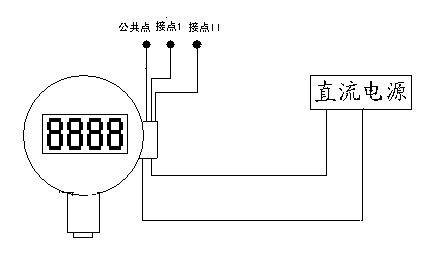

图1：接线示意图

       接线说明：两个接点使用一个公共点，到达高限设

       定数值的时候，高限接点与接点公共点导通，到达低限接点的时候，低限接点与接点公共点导通。

       电源负端为悬浮的电线接头，工程人员可将电源负与该电线接头连接在一起，然后使用绝缘胶带密封好。

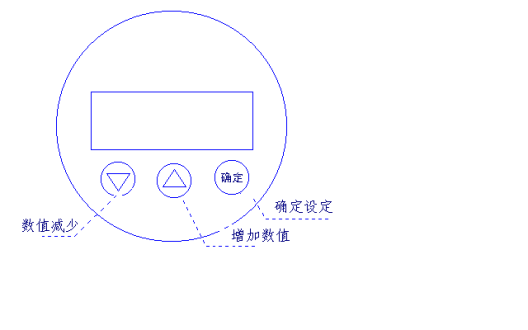

图2：面板按钮示意图

       3.4．接点阀值设定

       本仪表有两路常开型电接点，正确使用之前要对动作压力数值进行设定，出厂默认的两个动作压力数值均为满量程。仪表的正面面板下半部分可看到三个操作按钮（见图2），最右边的按钮负责进入压力数值设定模式，中间的按钮为设置确认按钮。按下设定进入键(1秒钟后松开，即可进入高限接点压力数值设置程序，此时液晶屏幕显示的即为上次设定的数值，然后按△键增加数值，按▽键减少数值，到达你希望设定的压力数值的时候，按下确认键1.5秒以上松开，此时存储高限接点压力数值，立即进入低限电接点压力数值设定程序，方法同上一个电接点设置方法，然后按确认1.5秒键后彻底完成设定。

       3.5．接点使用方法

       本仪表有两路常开型电接点（可定制常闭型），当压力超过设置的动作压力数值时，相对应的电接点闭和，电接点能承受5A，250V交流电压。

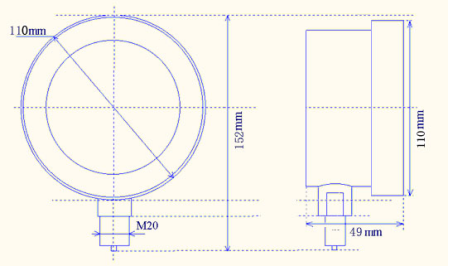

       3.6 外型尺寸

       3.7故障诊断：

       本产品具有传感器失效诊断和过量程保护的功能，当压力传感器没有可靠的连接在电路上的时候，仪表能自动诊断到该状态，并且在液晶显示屏上给出“Err”字样。此状态一直维持，直到传感器重新可靠的工作。

       当测量的压力范围超过仪表测量范围的10%的时候，此时为过量程状态，为了仪表的安全建议及时解决这种情况。这种情况下液晶显示屏仍会正常显示压力数值，但精度会有所降低。

       防止仪表的损坏，请在使用大于经常使用的最大压力值20%左右测量范围的仪表。

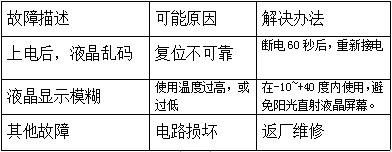

常用故障信息：

其它不明状态，非人为损坏的，我们提供2年免费维修。

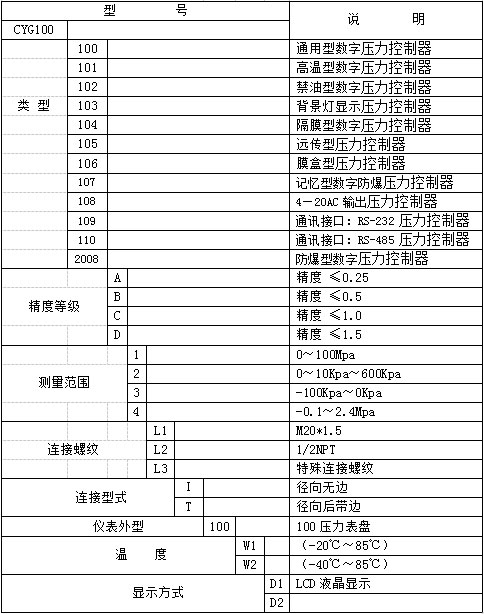

智能数字压力控制器选型表：
