U盘式压力记录表

       沈阳测压仪表厂生产的智能数字压力记录表，该表结合了世界领先的微处理技术和先进的模数转换算法，达到高精度，低功耗的要求。采用大屏幕的液晶显示技术，使数据清晰易读。该表是一个能连续记录10000条或更多压力数值记录采集系统，全温度范围内进行补偿的压力表。压力表使用了长寿命的锂电池，可以连续工作18个月而不用更换电池，满足了野外无电源条件下的使用需求。外壳采用不锈钢，耐腐蚀，抗机械压力，机体整体采用密封技术，可以应用在多种复杂的环境中。扩散硅传感器经久耐用，广泛应用在油田、食品卫生等行业。本产品是国外名牌数字压力表的中国OEM产品，拥有和国外数字压力表同样性能，是替代进口数字表的理想选择。我厂生产的数字压力表有如下的特点：

       一.产品性能

       1.可以记录10000个或更多数据（根据用户需要而定）

       2.可以在不需要电脑的情况下更改采集参数

       3.使用键盘即可以开始或者停止记录

       4.记录间隔可在2秒和18小时之间设定

       5.具有记录瞬间压力值，平均值，最高值的功能

       6.按动按钮可完成一次记录

       7.在WINDOWS系统的电脑上面观察现场的压力变化

       8.可将数据存储成Microsoft® Excel spreadsheets  格式

       9.电池电量低指示

       10.可在实验室内进行校准、检验操作

       11.与压力接触介质为316L不锈钢材质，具有良好的抗腐蚀特性，可抗酸，抗硫腐蚀等（数字压力表适用于对含硫化氢(H2S)天然气或其他含硫化氢介质的测量，也可用于湿热带含硫化氢大气环境中对其它介质压力的测量。在硫化氢含量极高以及高酸性硫化氢气田的介质中使用时,也可以选用本厂生产的隔膜型高抗硫数字压力表（隔离片请选用316L、蒙乃尔、钽片）

       12.该表为Exia本质安全型，I级，1区，A，B，C&D组，温度代码T4

       13.高分辨率，节省了泄露测试的时间

       14.可安装多台电脑，无需额外费用

       二、适用范围：

       1、油田注水，井口容器设备压力测量：

       2、原油外输：动力设备管道泵进出口压力测量;

       3、石油化工：生产工艺中的真空，微压及腐蚀性的气体，液体压力测量;

       4、液压系统、制冷、过程监控OEM应用;

       5、高温介质，粘稠介质，液体高度测量;

       6、空调、气体处理设备、自来水压力变化等压力的测量

       7、管道泄露测试

       8、井口监控 、记录 、储存。9、图表记录仪鉴定

       10、诊断-捕获间歇或瞬间的事件…以及更多。

       11、压力记录

       数据的记录可以采用多种方式

       1.实际压力

       2.平均压力

       3.峰值压力

       4.要求记录时

       一旦测量的数据被记录后，把压力表连接到任何运行SMART PREESURE运行程序（免费获得：WWW.SYCYYB.COM）计算机上。然后下载数据并且自动保存到Microsoft Excel电子数据表中。SMART PREESURE可以使用Excel样板文件自动地对您的数据格式化

       对于精确地记录压力，没有再比此更方便的系统了！

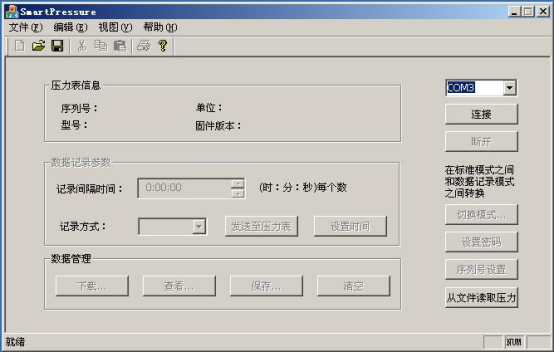

软件操作界面

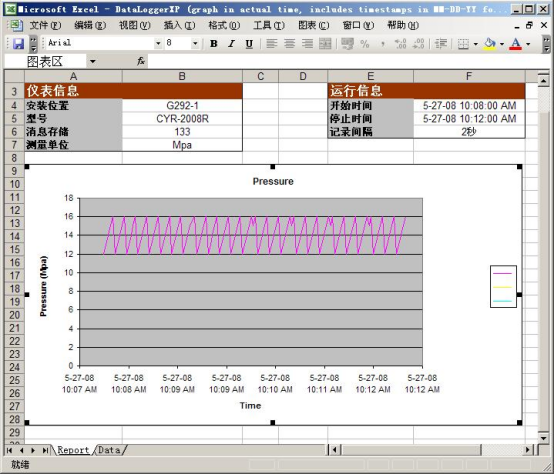

软件生成的压力曲线

       软件可以记录压力数值和对应的时间，便于地质研究人员分析气井的压力动态变化，对生产分析很有帮助。该表成功应用在长庆油田采气一厂，减少了大班人员的工作强度。提高了数据的真实可靠性，提高了生成效率。

       三、技术指标：

       1.电气特性：

       工作电源：3.6VDC 电池低容量指示器

       功率消耗：100微瓦

       工作温度：-30℃~+80℃

       补偿温度：-30℃~+70℃

       工作湿度：10%～90%（不凝结）

       连续工作时间：大于1年

       精度等级：0.25%；0.5%

       测量范围：0～35Mpa

       压力单位可选：Mpa 、Kpa、Psi、

       屏幕信息量：4位9段

       记录间隔：2秒到18小时

       数据容量：10000条或更多。

       通信速率：9.6Kbps

       通讯接口：RS-232

       压力响应时间：2S

       2.机械特性：

       接口类型：M20X1.5;NPT1/4等，按用户要求定制

       振动特性：40g（最大）；4g（最小）15-200Hz

       介质兼容性：

       与316L不锈钢兼容的液体和气体，如果有强腐蚀介质在订购时声明

       3.本质安全：

       Exia本质安全，I级，1区，A，B，C&D组，温度代码T4

       外壳为不锈钢，密封级别为NEMA4/IP65

       重量：500g ,包括电池

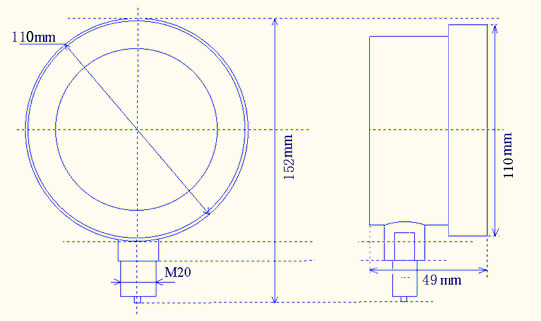

       四、外形尺寸：

       五、操作说明

       本产品的传感器与显示处理部分采用一体化的设计结构，使用简便，该仪表与被测机构使用螺纹直接连接的方式，对仪表的摆放角度不做任何要求。在使用测量以前应该估算被测量目标的大致压力范围，以免由于压力过大超出测量范围对传感器造成机械上的损坏。本产品的压力响应时间为2S。

       注意事项

       本产品属于机电产品，使用了液晶显示技术，在强光下使用会减少液晶屏幕的使用寿命，而且可能会使数据辨认不清楚，由此造成的事故后果，本厂不负任何责任。仪表接液部分为不锈钢金属材料和陶瓷传感器，测量强酸，强碱的介质应选取用隔膜型数字压力表。本产品使用不可充电的锂电池，使用过后的电池应妥善处理（可邮寄回本厂统一处理）以免造成环境污染。在高温或低温的情况下使用（大于85℃，小于-30℃）时，超过85℃应加散热器，否则测量精确度无法保证，而且过高的温度情况下锂电池有爆炸的危险，在存储或运输的过程中也应该注意仪表温度。由于本产品为电子产品在强电磁场中使用会使仪表产生故障，造成示值不准确或根本无法显示等情况，但是不会对仪表造成本质的损坏。不同的仪表有不同的压力测量范围，正常情况下可以在超过量程的10%以内使用，进一步超量程使用可能会造成传感器的机械损坏，进而造成测量气体或液体的泄露，这种损坏是不可恢复的，由此造成的后果本厂不承担任何连代责任。

       故障与排除

       本产品属于机电产品，在运输过程和使用过程中，由于环境干扰，人为操作使用不当的原因，可能造成仪表不能正常工作和显示。对于简单的故障用户可以自行排除，其他的故障需要返回到制造厂商进行维修。下面列表提示故障极其排除方法

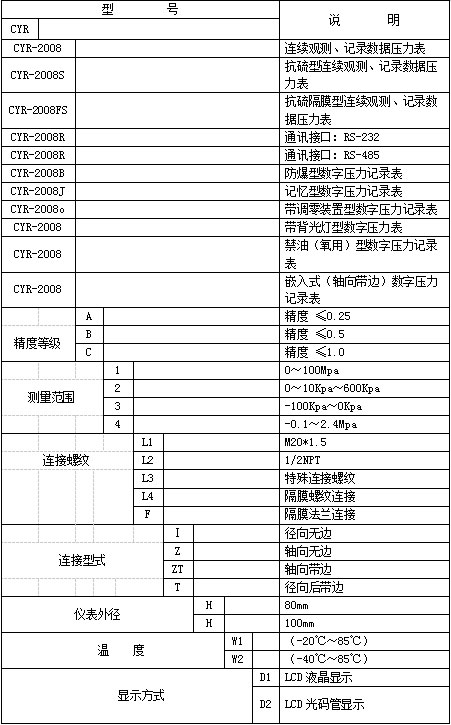

智能数字压力记录表选型表：

附件：1、使用维护说明书一本。    2、电脑软件光盘一张。  3、连接电脑数据线一根。
