本仪表系按国家标准：GB3836. 1-2000《爆炸性气体环境用电气设备第一部分：通用要求》;GB3836. 2-2000《爆炸气体环境用电设备第9部分：隔爆型“d”》的有关规定及JB/T9773-1999《电接点压力表》行业标准规定设计、制造。

       本仪表的防爆类别为隔爆型，其防爆标志dⅡBT4 。本产品为温度测量电接点控制温度表，拥有可靠性、长期稳定性设计，结合了世界领先的微处理技术和先进的模数转换算法，达到高精度，低功耗的要求。采用大屏幕的液晶显示技术，使数据清晰易读。耐腐蚀，抗震动，可以应用在多种复杂的环境中。陶瓷或扩散硅传感器经久耐用，安全卫生，可应用在食品卫生行业，是替代传统机械表的理想选择。广泛适用于各种液体、气体的温度测量场合。两点阀值设置，两个常开电接点，可控制报警装置和动力设备。出厂校准，用户免校准。大屏幕液晶显示温度数值，方便现场工人操作。

       1.性能指标：

       测量物质：气体、液体，可燃性物质需定货时说明

       供电电压：直流：24V

       供电电流：200mA

       电接点最大负载：5A（AC250V）

       参考精度：0.25%；0.5% ；1.0%

       屏幕信息量：4位9段 ；工作温度：-10~85℃

       运输温度：-30~50度；数据更新率：3次/秒

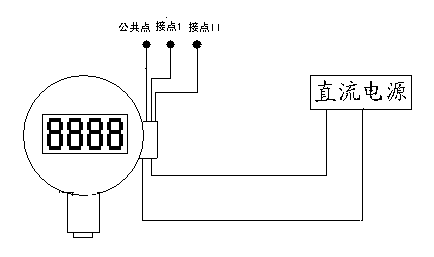

       2.系统连接图：





       3.装配使用：

       3.1．安装说明

       仪表使用PT1000铂热电阻传感器，对安装的角度无要求。仪表温度导入口使用M27*2的外罗纹和温度容器相连接，也可定制其他类型的连接接口。仪表外型尺寸见其它章节。

       3.2．测量说明

       使用时先将仪表固定在管道容器上，为保证测量精度，测量的气体或者液体温度最好为常温，仪表也可以测量85℃以下的气体或者液体，此时精度会有所损失。

       3.3．接线图

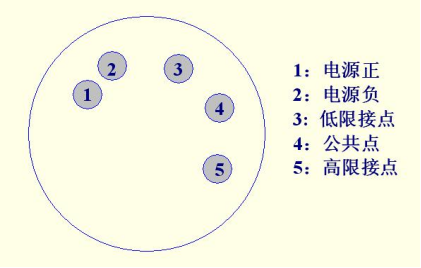

图2：接线柱示意图



       3.4．接点阀值设定

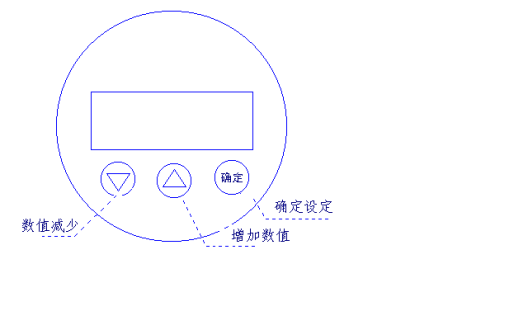

图3  面板示意图



       本仪表有两路常开型电接点，正确使用之前要对动作阀值进行设定，出厂默认的两个动作阀值均为满量程。打开防暴仪表后盖即可看到三个操作按钮（见图2），中间的按钮负责进入校准模式，左边的按钮负责进入阀值设定模式，右边的按钮为设置确认按钮。按下阀值设置按钮(SetAlarm)1秒钟后松开，即可进入第一个电接点阀值设置程序，此时液晶屏幕显示的即为设置的数值，然后按UP键增加数值，按DOWN键减少数值，注意：该两键为多用键。如果屏幕显示的为希望设置的数值，按下确认键1.5秒以上松开，此时确认第一个电接点阀值设置程序，立即进入第二个电接点阀值设置程序，方法同上一个电接点设置方法，然后按确认键结束设置。注意：请不要在没有进入阀值设置程序的时候，按Cali键，该键为多用键，否则会进入校准程序。

       3.5．电接点使用方法

       本仪表有两路常开型电接点（可定制常闭型），当温度超过设置的动作阀值时，相对应的电接点闭和，电接点能承受5A，250V交流电压。

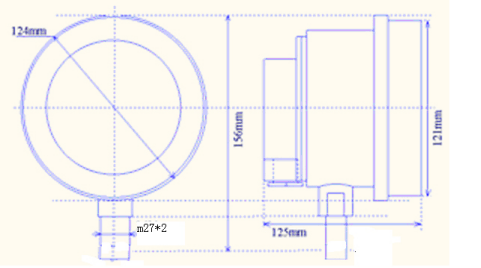

       3.6 外型尺寸





       3.7故障诊断：

       本产品具有传感器失效诊断和过量程保护的功能，当温度传感器没有可靠的连接在电路上的时候，仪表能自动诊断到该状态，并且在液晶显示屏上给出“Err”字样。此状态一直维持，直到传感器重新可靠的工作。

       当测量的温度范围超过仪表测量范围的10%的时候，此时为过量程状态，为了仪表的安全建议及时解决这种情况。这种情况下液晶显示屏仍会正常显示温度数值，但精度会有所降低。防止仪表的损坏，请在使用大于经常使用的最大温度值20%左右测量范围的仪表。

       其它不明状态，非人为损坏的，我们提供一年免费维修。

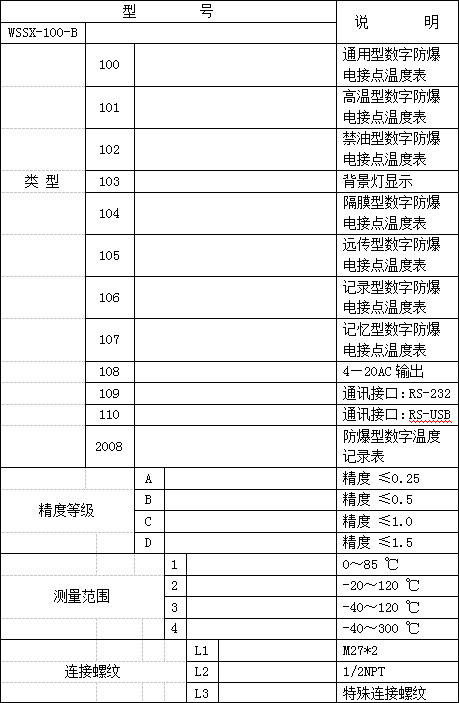

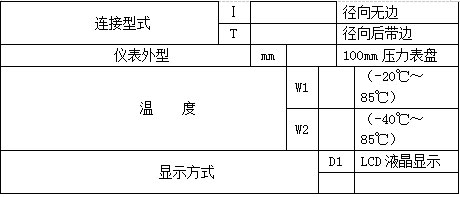

数字防爆电接点温度表选型表
